全预混冷凝壁挂炉技术讲解(四)
时间:2017-07-19 09:07:36  浏览数:5500

接着开始冷凝壁挂炉(四)全预混冷凝壁挂炉。CJT395-2012 冷凝壁挂炉的行业标准中,对于冷凝炉界定当中,一款是烟气回收的,另外一款就是全预混的产品。他们都是一级能效的产品。欧洲的EN92/42ECC认证当中,这两种类型冷凝炉都是四星认证的产品。各大家进口当中销售冷凝炉的基本上都是全预混产品(瑞帝安是唯一一家既销售烟气回收型冷凝炉,同时也销售全预混冷凝炉的进口品牌),前面的两讲我对于烟气回收型产品做了讲解,接下来可能3-4讲开始对付全预混冷凝炉。全预混冷凝炉和烟气回收型冷凝炉一样,效率超过100%

正常的说明书全预混冷凝炉有四个效率,满负荷和30%负荷下80-6050-30供回水温度下的不同效率。它效率提高来源于以下三个方面:
1过量空气系数的降低:普通壁挂炉(含烟气回收型冷凝炉)的过量空气系数一般都在1.7-2.4之间,欧洲进口或者国产可以达到三星认证的产品,一般过量空气系数在1.7-1.9之间(以前讲述三星认证和风机等地方讲到过这个问题),而全预混冷凝炉的过量空气系数在1.1左右。燃烧同样的燃气,烟气量大幅降低。壁挂炉的效率损失几乎全部来自于烟气的热量损失,减少烟气排放量,就降低了效率损失。全预混冷凝炉在燃烧的全过程中一直达到燃气阀和风机的比例调节,全过程都可以保证大约1.1的过量空气系数
2排烟温度降低:为了达到冷凝效果,烟气冷凝之后温度降低,一般全预混冷凝炉排烟温度德尔塔T45左右,远远低于普通壁挂炉的130-200度的排烟温度。
3、利用水蒸气冷凝成水的潜热:燃气燃烧产生的水蒸气在冷凝壁挂炉(全预混和烟气回收)冷凝成水,释放出来的潜热被采暖水吸收利用。一般采暖回水温度低,冷凝程度高。我记得刑凡以前的PPT当中有一个回水温度对应冷凝百分比的数值。大约60度回水冷凝达到30%50度回收达到50%40度回收达到70%30度回水达到85%20度回水达到95%。具体我记不太清楚,大约的趋势是这样的。

这是一个经常被引用的图片,说明效率的构成。

法合控股。长沙奥菱。蒋军:@李伟瑞帝安北京 看数据表格显示30%负荷和100%负荷效率数据不一样,这是为什么?

30%负荷下比100%负荷下效率高的原因是在过量空气系数一样情况(1.1左右)下,相当于100%时候的热量的换热面积,30%负荷下热量的换热面积大了,也就是说换热器的换热面积一样情况下,来的热量小,换热效果更明显。事实上你提到这个问题,我可以说明一下对于铸铝换热器来讲这个差别比不锈钢换热器的差别更大。铸铝换热器(贝尔卡特)的有效换热面积更大。30%100%差别可能超过3个百分点。对于铸铝大致是这样。以后会讲到不锈钢和铸铝差别时会进一步说明。

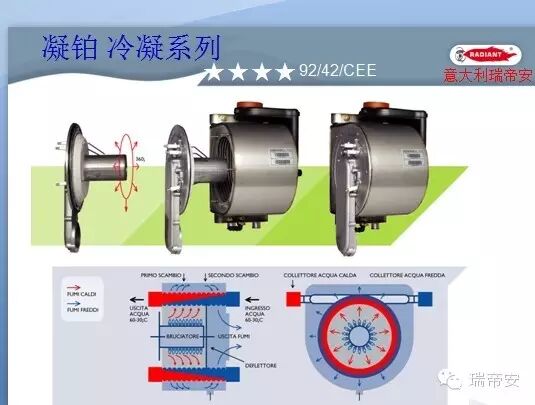

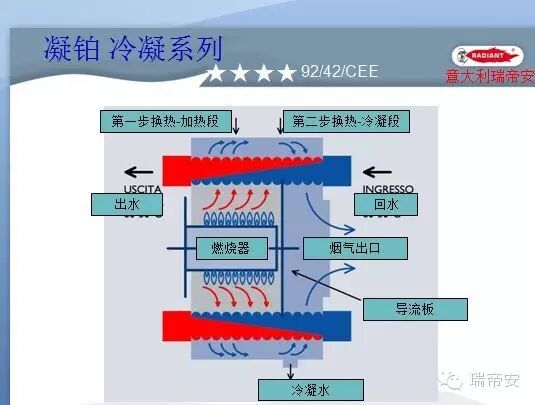

以上是Gianoni产品的大致换热方式,现在在用的有威能、阿里斯顿、八喜(部分)、依玛等,热交换器分为燃烧段冷凝段。菲斯曼是自己专利设计的冷凝热交换器,全段冷凝,没有区分冷凝段和燃烧段。博世和庆东(部分)是铸铝冷凝热交换器。瑞帝安采用的冷凝产品和菲斯曼接近,但是稍有不同

全预混冷凝产品老外研究了很多年,我记得1998年我刚刚入行的时候就有瑞典(还是瑞士)的AWB的产品,他们对于全预混冷凝炉研究起步非常早。2000年到贝雷塔总部学习的时候他们在实验室做了很久的实验,没有批量生产和投入应用。

格澜中国夏晓锋:昨天有朋友找冷凝炉烟道,有的朋友建议用pvc管道,这个是否可以?@李伟瑞帝安北京PVC道没问题,排烟温度很低,一般用PP的多。烟道密封接好是关键。


全预混冷凝炉其实最关键的是热交换器,当然文丘里管1:8,1:9甚至1:10)也很关键,风机FIMEEBM)和燃气阀SIT HONEYWELL Douns等)基本上都是标准件。

接下来我准备就热交换器问题专门讲一讲。今天到此为止。
